| 品名 |

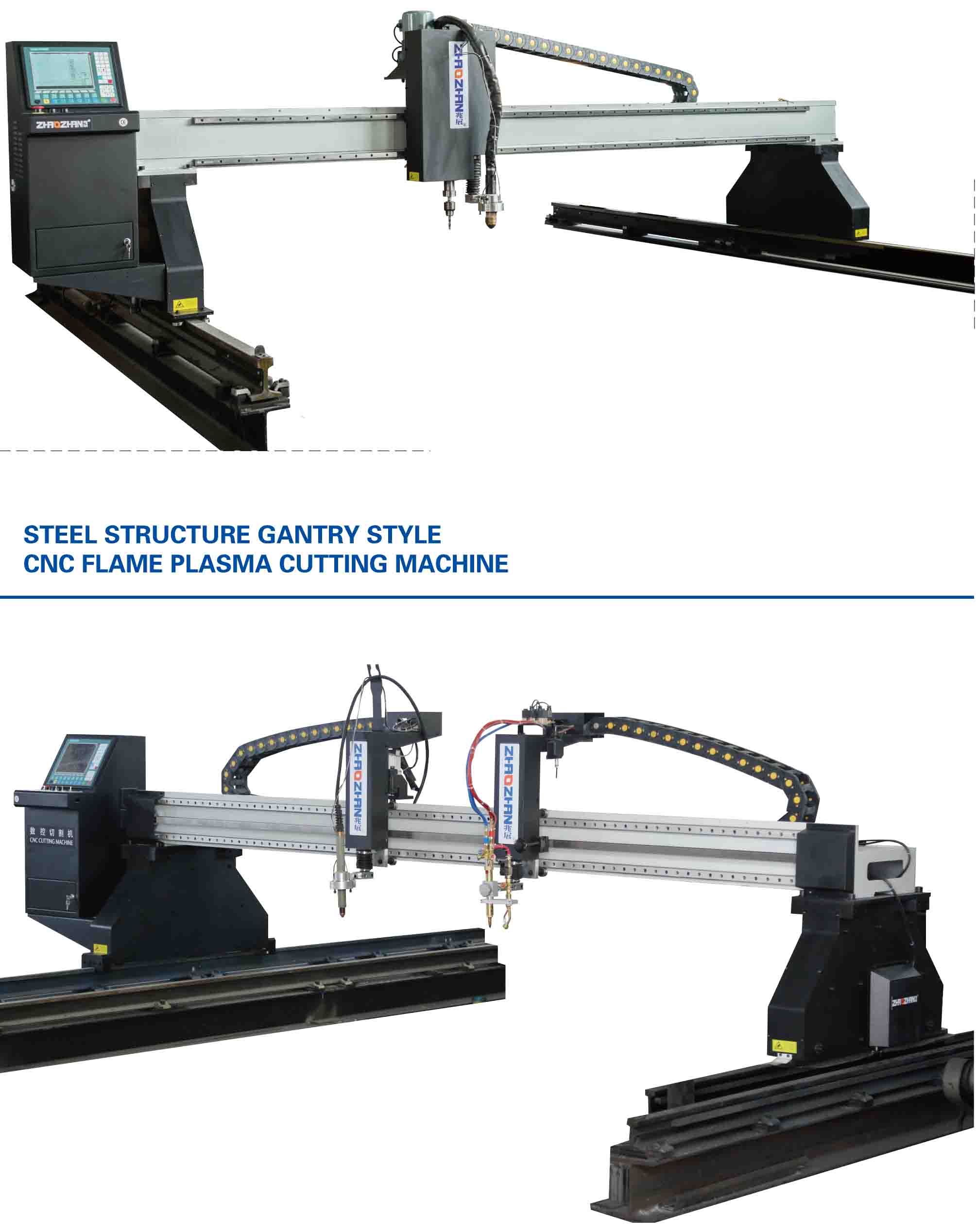

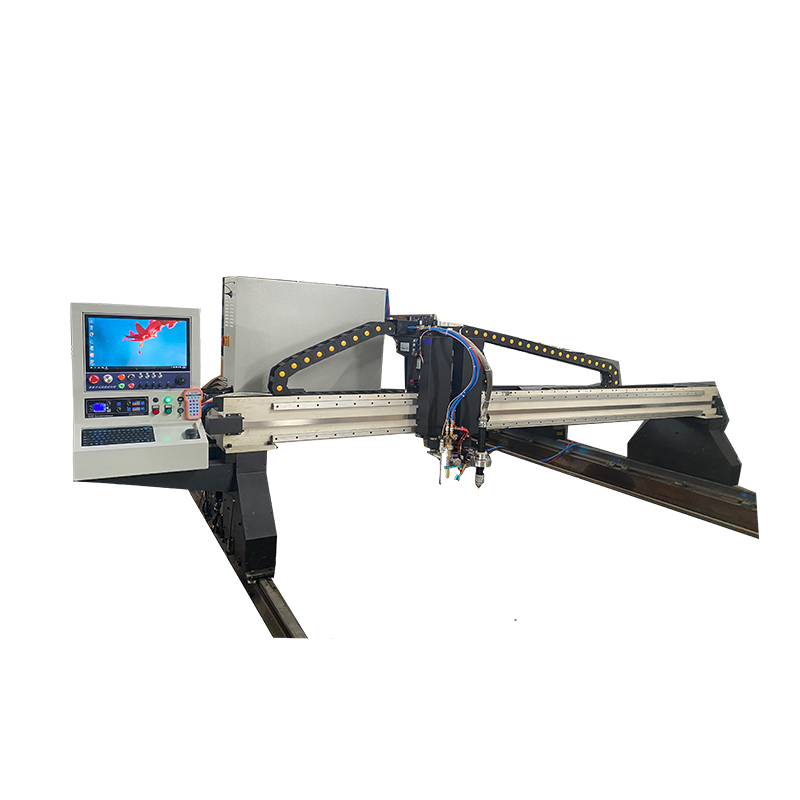

鋼結構龍門式數控火焰等離子切割機 |
| 型號 |
CNCUT-4080GS-SE |
CNCUT-5012GS-SE |
CNCUT-6012GS-SE |
| 電機類型 |
雙驅400W松下伺服電機+減速機 |
雙驅750W松下伺服電機+減速機 |
| 各移動體有效切割范圍 X*Y |
3200*6000mm |
4000*10000mm |
5000*10000mm |
| 定制信息 |
導軌長度(有效切割長度 Y軸)可按用戶要求加長或縮短 |
| 導軌間距 |
4000mm |
5000mm |
6000mm |
| 導軌長度 |
8000mm |
12000mm |
12000mm |
| 移動體數量 |
雙移動體 |
| 割炬調高類型 |
火焰電容調高 : 可選配 / 等離子弧壓調高: 可選配 |
| 一個移動體只能支持一種調高形式（即選配了等離子弧壓調高后則不可加配火焰電容調高） |
| 最大切割割炬數量 |
3 套 |
3 套 |
| 可配置的割炬方式 (等離子:P 火焰:F) |
P+P/ P+F / F+F / F+P+F |
| 運行速度 |
0-10000mm/min |
0-10000mm/分鐘 |
0-10000mm/分鐘 |
| 輸入電壓 |
單相 AC 220V |
單相 AC 220V |
單相 AC 220V |
| 輸入功率 |
約1500W |
約3000W |
約3000W |
| 切割類型 |
等離子切割(需配套等離子電源) / 火焰切割 / 等離子切割 + 火焰切割 |
| 驅動類型 |
齒輪齒條驅動 |
| 割炬升降行程 (Z) |
≤150mm |
| 運行精度 |
± 0.2 mm / 米 |
| 火焰切割厚度 |
穿孔能力: 5 - 60 mm 邊緣切割: 5 - 120mm |
| 等離子切割厚度 |
取決于所配等離子電源的切割能力 |
火焰切割
自動點火裝置 |
如選配火焰切割配置，則自帶該裝置 |
| 燃?xì)夤庖?/font> |
乙炔氣壓 或者 丙烷氣壓 最大不超過0.1Mpa |
| 氧氣供氣要求 |
氧氣氣壓 最大不超過0.8Mpa |
| 切割料臺及基礎設施 |
我們將提供切割料臺圖紙供用戶參閱。
基礎設施（H型鋼或工字鋼）以及料臺須用戶自行購買及安裝。 |
